消防蝶阀安装与维护实战手册——从施工规范到故障排查

消防蝶阀买回来了，安装就位就能高枕无忧了吗？现实情况是，大量消防系统验收不通过或投入使用后故障频发，根源恰恰出在阀门的安装和维护环节。一个方向装反、一个螺栓拧紧顺序不对，都可能导致阀门泄漏甚至无法正常启闭。本文将跳出理论参数，聚焦施工现场的真实操作规范与日常维护要点，手把手教你把消防蝶阀"装对、用好、管久"。

一、安装前的检查与准备

阀门到场后的第一件事不是直接上螺栓，而是开箱检查。这一步看似简单，却常被忽视。

外观与标识核查

确认阀体铭牌信息是否完整，包括型号、公称压力、公称通径、制造日期、CCCF标志等。检查阀体表面涂层是否完好，有无运输磕碰造成的裂纹或变形。对于信号蝶阀，还需确认微动开关和接线盒是否完好。

内部清洁

新阀门出厂时内部可能残留铸造砂粒、防锈油或包装碎屑。安装前应用清水冲洗阀腔，手动转动阀板2~3次，确认无卡阻感。若阀板转动生涩，可能是运输中阀杆变形或异物卡入，需拆解检查后再安装。

密封面检查

用干净白布擦拭阀座密封圈，观察是否有气泡、裂纹、缺胶等缺陷。软密封蝶阀的橡胶密封圈一旦受损，使用中必然泄漏，且无法在现场修复，只能整阀更换。

二、安装施工的关键规范

方向性确认

多数消防蝶阀（尤其是信号蝶阀、偏心蝶阀）阀体上会铸有箭头标识，指示介质流向。安装时必须使箭头方向与管道介质流向一致。装反的后果：一是信号蝶阀的凸轮位置与水流方向不匹配，导致信号反馈错误；二是偏心结构的密封比压降低，关闭时无法完全密封。

对夹式蝶阀的安装要点

• 管道法兰螺栓孔应与阀体螺栓孔对中，偏差不超过2mm。

• 先用手拧入全部螺栓，确认阀体居中后再用扭矩扳手按对角顺序分2~3次均匀拧紧。一次性暴力拧紧会导致阀体变形、阀杆卡死。

• 法兰密封面与阀体之间不需额外加垫片——蝶阀的密封靠阀座自身实现，加垫片反而会改变阀板与密封圈的压缩量。

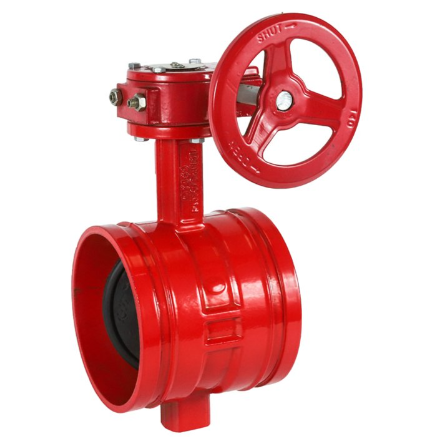

沟槽式蝶阀的安装要点

• 管道沟槽加工质量直接决定密封效果。沟槽深度、宽度和圆度必须符合标准，沟槽边缘不得有毛刺。

• 安装卡箍时，橡胶密封圈应先套入一侧管道，再推入阀体两端，最后扣上卡箍并拧紧螺栓。注意密封圈不得扭曲或翻边。

• 卡箍螺栓扭矩应控制在40~50N·m，过紧会压溃密封圈，过松则无法形成有效密封。

电动蝶阀的特殊要求

• 电动执行器安装前需检查电源电压与铭牌是否一致，接线应由专业电工完成。

• 执行器与阀杆连接后，需进行"全开—全关"限位调试，防止过扭矩损坏阀板或执行器内部齿轮。

• 室外安装的电动蝶阀应加装防雨罩，接线盒需做防水密封处理。

三、日常维护与定期检测

消防蝶阀的维护周期应根据使用环境确定，一般遵循以下原则：

季度检查

• 手动蝶阀：操作手柄或手轮，确认启闭灵活，无卡阻。

• 信号蝶阀：在消防控制室远程查看阀门状态反馈信号是否与实际位置一致。

• 电动蝶阀：检查执行器指示灯、就地控制按钮是否正常，测试远程开闭指令响应。

年度检测

• 密封性能测试：关闭阀门，从上游侧加压至1.1倍工作压力，保压5分钟，检查下游侧有无可见泄漏。

• 扭矩检测：用扭矩扳手测量阀门从全开到全关所需的操作力矩，若明显增大，说明阀杆或轴承有磨损，需拆解检修。

• 信号蝶阀微动开关动作角度校准：确认阀门关闭至约25%开度时，信号应准确切换。

长期停用后的重启

消防系统若长期未投入使用（如季节性运行的厂房），重启前必须对所有蝶阀进行手动盘车，防止密封圈与阀座因长期静止粘连。若发现阀板转动困难，可先轻微敲击阀体震松粘连部位，再缓慢转动。

四、常见故障及现场处理方案

五、消防验收中的"高频雷区"

根据多地消防验收反馈，以下问题是蝶阀相关验收不通过的常见原因：

• 信号蝶阀安装位置距离水流指示器不足300mm（规范要求≥300mm）；

• 阀门未设置在明显且便于操作的部位，被管道或设备遮挡；

• 沟槽连接处橡胶圈老化龟裂未更换；

• 电动蝶阀未做消防电源末端切换测试。
