动蝶阀现场安装与气路调试规范：90%内漏和动作迟缓是装出来的

阀门出厂试压合格，发到现场装上管道，一通气——动作迟钝、关不严、气缸串气、限位反馈不对……现场仪表工第一反应往往是“阀门质量有问题”。但作为厂家售后数据反馈，安装与气路调试不当引发的“假性故障”占比高达70%以上。

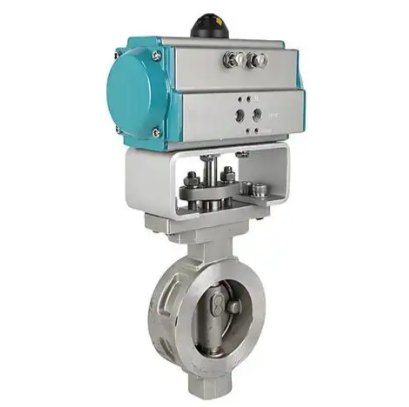

对夹螺栓拧歪了、气源含水没过滤、限位开关没调零、蝶板方向装反——这些都不是阀的问题，却是气动蝶阀现场最常见的“翻车现场”。本文以中线软密封和双偏心气动蝶阀为对象，按施工工序拆解安装调试标准动作，建议转发给现场安装班组对照执行。

一、到货验收：别急着吊装

阀门到现场第一件事不是拆包装上管，而是静态检查三件套：

1. 外观：执行器气缸有无运输磕碰凹痕（凹陷会导致活塞卡涩）；阀体法兰面有无防锈油脱落、密封面有无异物压痕。

2. 手动动作测试：拔下气源接头，用手动装置（或扳手转动执行器顶部方轴）全开全关一次，手感应均匀无卡顿。若手动都拧不动，说明运输中定位销移位或密封压圈偏磨，现场硬装会直接报废密封。

3. 附件完整性核对：电磁阀电压、限位开关形式（机械式/接近式/NAMUR标准）、三联件接口尺寸是否与设计图纸一致。

二、管道预制：蝶阀对夹安装的“致命细节”

气动蝶阀90%为对夹式连接，安装看似简单——两边法兰一夹、穿螺栓拧紧——恰恰是这一步最毁阀。

正确工序：

1. 管道焊接法兰完成后，必须将管内焊渣、氧化皮彻底打磨吹扫干净。蝶阀流道内掉进一粒焊渣，关到位时就会卡住形成永久内漏通道。

2. 法兰密封垫片内径必须大于法兰内径2~3mm，严禁垫片内圈伸入阀腔——蝶板旋转半径内若有异物突出，轻则卡阀，重则掰弯阀杆。

3. 螺栓紧固顺序：十字交叉、分3~4次逐步拧紧，最终力矩参照GB/T 9124法兰紧固标准。一次性对角拧紧到最大力矩，会使阀体受力不均变形，中线蝶阀的阀座是橡胶圈，变形后直接偏心内漏。

4. 气动蝶阀无流向限制（中线型），但部分三偏心金属密封蝶阀阀体有箭头标识，必须按流向安装，反装密封面会吹损。

空间预留：执行器顶部及侧面需预留≥150mm检修空间，尤其是配了手轮的大口径阀，上方没空间，以后手动操作全靠爬梯子够着拧，极其危险。

三、气源管路：被忽视的“第一故障源”

气动执行器不动作，80%查到最后是气源问题。

• 气源三联件必须装、必须装在阀前1米内：过滤→减压→油雾（无油润滑气缸不加油雾）。压缩空气露点温度建议≤环境温度5℃，否则冬季冷凝水进气缸结冰卡死。

• 气管走向：户外气管应有1%~2%坡度并设低点排污，避免雨水/冷凝水倒流。气缸接口处用PU管建议加弹簧护套防鼠咬和机械碰伤。

• 压力测试：通气前先用气管单独给执行器供气（不连阀杆），测试气缸全行程动作是否顺畅、有无异响。确认执行器正常后再连接阀杆——这一步能快速区分是执行器问题还是阀体卡阻。

四、限位开关与电磁阀调试（关键！）

很多“关不严”的投诉，其实是限位没调好，不是密封坏了。

开关型阀门调试步骤：

1. 气源压力调至额定值（通常0.4~0.6MPa），先手动电磁阀给气，观察蝶板旋转方向是否对应“开/关”指令。若反了，调换电磁阀AB口气管（或改电磁阀线圈接线）。

2. 全关位置调整：阀门关到位后，松开限位开关凸轮螺丝，转动凸轮使常开触点闭合（指示灯亮），锁紧。此时反馈信号应为“关到位=ON”。

3. 全开位置同理调整。注意机械式限位开关的凸轮间隙留0.5~1mm余量，防止气压波动时阀板轻微回弹导致信号闪断。

4. 信号反馈测试：在就地用螺丝刀按压、松开模拟阀位，中控室DCS画面显示应与现场一致；然后通气实动作验证，开/关信号无延迟、无抖动。

定位器调节型阀门：需配合4~20mA信号做零点、满度、灵敏度整定，一般执行器厂家出厂已标定，现场只需做阀门特性曲线粗调，非线性度大时再细调凸轮或参数。

五、带压初投：先开旁路、后开主阀

新管线初次投料/通水，气动蝶阀首次在介质压力下动作，建议：

• 系统先升压至30%工作压力，点动开关2~3次，观察有无异常振动和异响；

• 确认无卡涩后再全行程开关3次，检查各连接点有无渗漏；

• 蒸汽工况严禁冷态直接全开大流量蒸汽冲击——先微开旁路暖管，阀体温度均匀上升后再投入主阀，防止橡胶密封热冲击老化或金属密封热应力开裂。

常见安装“事故”对照表
