消防喷淋验收必看——水流指示器在自动喷水系统中的规范逻辑与实战要点

消防工程圈有一句话：“喷淋验收，三看水流指示器。” 看安装位置、看报警延时、看信号回传。水流指示器在GB50084《自动喷水灭火系统设计规范》和GB50261《自动喷水灭火系统施工及验收规范》中出现的频率极高，但现场验收时因它整改的项目占比常年排前三。本文站在施工验收与消防审查视角，拆解水流指示器在喷淋系统中的“合规红线”。

一、规范里水流指示器到底管什么？

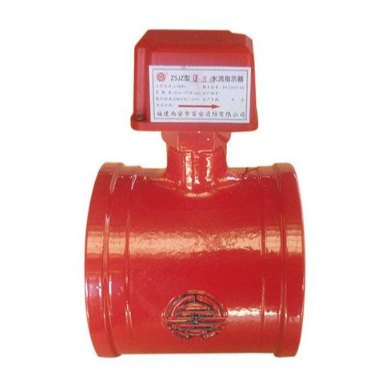

在湿式喷淋系统中，水流指示器的法定角色是：分区流量监测与火灾信号确认。

规范要求每个防火分区、每个楼层均应设水流指示器（当水流指示器入口前设信号阀时，二者联动报警）。它的信号进入火灾自动报警系统后，CRT图形显示装置能直接定位到“某栋某层某分区”有水流动作——为消防队到场前提供第一层空间定位。

注意：水流指示器不是启动喷淋泵的触发源，启动泵的是压力开关和消防水箱出水管上的流量开关。这个分工在验收答辩时经常被问到，施工单位必须答得清。

二、安装位置的“黄金距离”

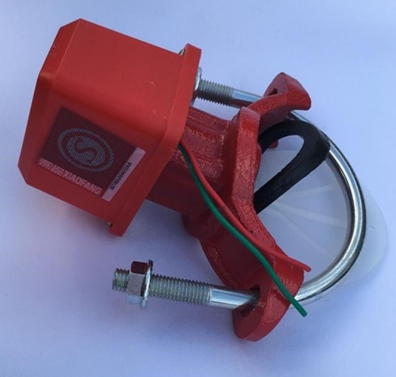

GB50261明确规定：水流指示器应安装在分区配水干管上，距分区控制阀（信号蝶阀/信号闸阀）的距离不小于300mm，且前后保持直管段（前5D后2D）。

为什么要这个距离？

• 太近：控制阀开闭时水流瞬态冲击直接打到桨片上，日常维保开关阀就会误报；

• 太远：分区边界模糊，一旦报警，排查范围变大，失去“分区定位”意义。

实际验收中，很多项目把水流指示器贴着信号阀法兰装，监理直接打整改单。正确做法是：信号阀→300mm以上短管→水流指示器→管道继续走。

三、信号阀与水流指示器的联动逻辑

规范条文：水流指示器入口前必须设置信号阀，且信号阀关闭信号应反馈至消防控制室。

这里容易混淆的是“两个信号分别报什么”：

• 信号阀关闭：报“阀门被关”，是设备故障/人为误操作报警；

• 水流指示器动作：报“该分区有水流动”，是火灾可能信号。

验收测试时，消防检测公司会分别做两个动作：关闭信号阀看中控是否收到“关阀反馈”；末端放水看水流指示器是否在规定时间内报“动作”。两个信号地址码必须独立，不能共用一个输入模块。

四、报警延迟时间的现场实测

规范对水流指示器动作时间的要求是：在流量≥15L/min时，动作时间≤90s；流量≥30L/min时，动作时间≤30s。

验收现场用末端试水装置放水，同时秒表计时。常见问题：

• 不报：桨片卡死、微动开关接线松、模块地址码未录入主机；

• 慢报（超过90秒）：桨片轴锈蚀阻力大、管道积气、末端试水流量偏小（管网水压不足）；

• 常报：桨片安装反向、管道平时有微渗漏累积流速触发、模块阈值设置过低。

建议调试阶段提前做“冷态动作测试”，别等验收当天才第一次放水。

五、老旧系统改造的三种典型困境

1. 原设计无分区水流指示器：老建筑改造按新规范要补装，但吊顶内无空间，只能改在立管根部加装，需消防设计院出变更说明。

2. 铸铁壳体重，吊顶承重不够：新选铝合金或不锈钢壳体，重量从8kg降到3kg以内，需核对承压等级不低于PN16。

3. 信号线无预留：改造项目最头疼。现在主流做法用两线制无极性信号（接入火灾报警总线），比传统四线制好穿管；若完全无法穿线，可改用带NB-IoT无线输出的水流指示模块，但验收前必须确认当地消防审验部门是否认可无线信号部件（各地口径不一）。

六、验收资料清单中水流指示器那几页

消防验收资料归档时，水流指示器相关材料至少包括：产品CCCF证书复印件、检验报告（含动作流量测试页）、安装隐蔽记录（距信号阀距离拍照）、末端试水联动测试记录表（带时间戳）。少任何一项，验收会上都会被翻出来问。

水流指示器在消防系统里不是“贵”的部件，却是“查”得最细的部件之一。施工队少拧一个支架螺栓、资料员漏打一张检验报告，验收时都会在这个小阀上卡住。懂规范、留记录、测时间——三个动作做全，喷淋验收过水流指示器这一关基本不翻车。
