超高层建筑消防给水系统减压方案优化——200X减压阀在某330米地标项目中的应用实录

随着城市化进程加速，超高层建筑（高度超过100米）如雨后春笋般涌现。这类建筑的消防给水系统面临严峻挑战：消火栓栓口动压不得超过0.50MPa，喷淋喷头工作压力不得超过1.20MPa，但系统底部静压往往高达1.5～2.0MPa。如何在保证供水安全的前提下有效减压？本文以某330米城市地标综合体为例，复盘200X可调式减压稳压阀在消防分区中的实战应用，分享设计优化与调试经验。

一、项目概况与系统难点

该项目总建筑面积28万㎡，地下4层，地上68层，建筑高度330米。消防系统采用临时高压制，分为低、中、高三个区：

• 低区：B4F～12F，栓口压力1.35MPa

• 中区：13F～38F，栓口压力1.05MPa

• 高区：39F～68F，栓口压力0.75MPa

核心难点：

1. 压力梯度大：屋顶水箱最低水位与地下四层高差达345米，静压巨大。

2. 流量波动剧烈：火灾初期仅1股水柱（5L/s），后期可能增至40L/s，要求减压阀在全流量范围内稳压。

3. 安全性要求高：减压阀失效可能导致管网爆裂或灭火失败，容错率为零。

二、减压方案的博弈与抉择

设计初期曾考虑两种方案：

• 方案一：采用比例式减压阀

  优点：结构简单，成本低。

  缺点：出口压力随进口压力线性变化，低流量时压力偏高，存在超压风险；且流量变化时压力波动大。

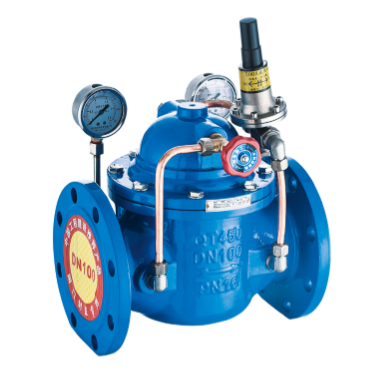

• 方案二：采用200X可调式减压稳压阀

  优点：出口压力恒定，不受进口压力和流量变化影响；具备高精度稳压能力。

  缺点：造价较高，需定期维护。

经过消防论证会讨论，鉴于超高层建筑的安全重要性，最终选定方案二，并在每个分区干管上串联两组200X减压阀（一用一备），确保冗余安全。

三、200X减压阀的配置细节

针对本项目特点，对200X减压阀进行了如下定制：

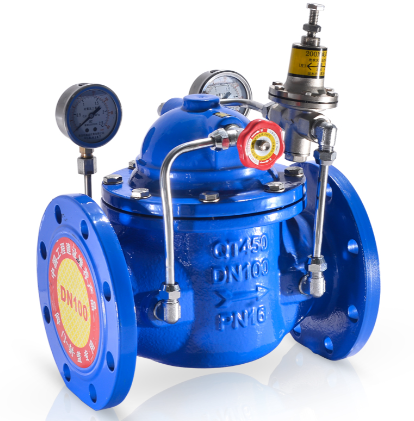

1. 材质升级：阀体采用球墨铸铁QT450，内壁环氧喷涂；隔膜采用尼龙强化丁腈橡胶，耐压等级提升至PN25。

2. 双反馈系统：除导阀自身反馈外，增设机械式压力反馈杆，双重保障防止控制失效。

3. 缓闭功能：加装特制针阀，将关闭时间设定为10～15秒，消除停泵水锤。

4. 旁通保障：每组减压阀并联设置带限流孔的旁通管，当减压阀检修时，旁通管可维持50%流量供水。

四、系统调试与性能验证

调试过程历时两周，分为三个阶段：

第一阶段：静态调试

关闭出水阀，缓慢开启进水阀，检查阀体及法兰有无渗漏。调整导阀弹簧，设定低区出口压力为1.00MPa，中区为0.70MPa，高区为0.40MPa。

第二阶段：动态测试

启动消防泵，模拟不同流量工况：

• 30%流量（12L/s）：低区出口压力稳定在0.98～1.02MPa之间。

• 60%流量（24L/s）：压力波动范围缩小至±0.01MPa。

• 100%流量（40L/s）：压力仍保持在设定值，无明显跌落。

第三阶段：安全冗余测试

关闭主减压阀，切换至备用阀，系统压力瞬间切换，无中断现象；关闭主阀并打开旁通管，系统压力降至0.55MPa，满足基本灭火需求。

五、运行数据与效益分析

项目投入使用一年来，消防系统运行平稳。物业部门提供的监测数据显示：

• 压力稳定性：全年压力波动标准差仅为0.008MPa，远低于规范限值。

• 维护成本：仅更换过一次导阀滤芯，维护费用约500元。

• 安全保障：成功应对两次消防演练，未发生一起管网爆裂或喷头损坏事故。

经济效益对比：

六、经验总结与推广建议

1. 安全第一：超高层建筑消防系统不应过度追求低成本，200X减压阀的高可靠性值得投资。

2. 冗余设计：必须设置备用减压阀和旁通管，确保单一故障不影响系统功能。

3. 精细调试：调试阶段需模拟各种极端工况，不能仅做静态测试。

4. 定期维保：尽管200X可靠性高，仍需按规范进行季度检查和年度保养。

该项目的成功实施，为后续300米以上超高层建筑的消防减压设计提供了宝贵的实证数据，目前该方案已被纳入当地消防设计导则推荐做法。
