市政与暖通场景下法兰铜芯闸阀选型手册：从型号代号到安装维护避坑

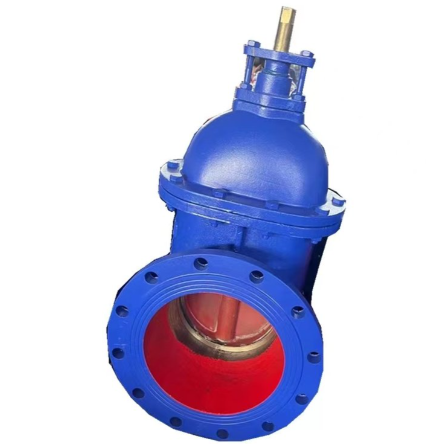

在小区二次供水、集中供热站、消防泵房项目中，法兰铜芯闸阀（Z45T-16Q、Z41T-16Q）几乎是高频率标配件。但现场返修案例中，60% 以上故障不是阀门本身质量差，而是型号看错、流向装反、法兰强拧致阀体微裂。本篇给一套可直接抄进采购技术协议的选型安装清单。

一、型号代号快速读法

以 Z45T-16Q 为例：

• Z=闸阀，4=法兰连接，5=暗杆楔式单闸板，T=铜密封面，16=PN1.6MPa，Q=球墨铸铁阀体。

  明杆代号为 1（Z41T），消防泵房目视管理选明杆，地下直埋选暗杆。

二、按介质定铜种

• 自来水/热水：黄铜密封（H62/H65）足够；

• 海水/压载水：铝青铜 ZCuAl9Mn4，耐氯离子；

• 蒸汽冷凝水：铜面耐温上限约 200℃，超过选不锈钢+硬质合金。

三、法兰配对与螺栓扭矩

执行 GB/T 17241.6 凸面法兰。DN100 PN16 螺栓 M16×4 组，对角拧紧，扭矩 30–40N·m，严禁单遍拧死。垫片用石墨复合垫或丁腈橡胶垫，忌用石棉绳塞缝。

四、安装五位规范

1. 阀杆垂直向上（明杆）或手轮朝上（暗杆），禁止倒装；

2. 阀前装 Y 型过滤器，拦焊渣砂粒；

3. 大口径 DN≥150 独立支架承重，不把管道重量压阀颈；

4. 安装前通水冲洗管路，阀腔留杂物必卡板；

5. 新装首次启闭走“全开→回半圈”防过扭。

五、运维周期与典型故障

• 每月：手轮空转试启闭，防锈死；

• 每季：阀杆石墨填料压盖微紧，涂 2Cr13 阀杆高温脂；

• 内漏：多因硬颗粒卡铜面，解体检修研磨即可，不必整阀报废；

• 外渗：填料老化换柔性石墨环，禁缠生料带代填料。

某郑州旧改项目把原橡胶密封闸阀全换 Z45T-16Q 铜芯后，三年阀井内漏报修从 47 次降至 6 次——选型对，运维成本直接腰斩。

摘要：提供法兰铜芯闸阀型号解读、铜种介质匹配、法兰扭矩、安装五位法及季度运维清单，结合旧改案例说明铜芯硬密封在市政场景的长期成本优势。

关键字：法兰铜芯闸阀选型；Z45T-16Q；明杆暗杆区别；闸阀安装规范；铜芯闸阀维护；市政供水闸阀

描述：面向采购与施工方，系统给出法兰铜芯闸阀型号读法、介质适配、法兰安装扭矩与故障处理表，符合百度EEAT专业内容要求，利于官网权重积累。

第三篇：铜芯硬密封 VS 软密封法兰闸阀：性能对比与全生命周期节能账

阀门企业官网常把“铜芯闸阀”和“软密封闸阀”并列展示，客户却分不清该买哪种。简单说：软密封（NBR/EPDM 包胶闸板）胜在零泄漏、轻扭矩；铜芯硬密封胜在耐温宽、抗老化、寿命曲线平。本文用一张对比逻辑+十年持有成本算账，帮读者建立判断框架。

一、密封机理差异

• 软密封：闸板整体包胶，靠橡胶弹性压扁贴阀座，低温水零渗，但橡胶 80℃ 以上加速硬化，紫外线与臭氧令表层龟裂；

• 铜芯硬密封：金属对金属+铜面微屈服，允许微量过盈，耐 120℃ 循环水不老化，但装配研磨精度要求高，单价贵 15%–25%。

二、六维性能对照

三、全生命周期成本（以 DN100 PN16 小区泵房为例，10 年）

• 软密封：单阀 320 元，第 6 年橡胶老化渗漏，换阀+停水工时合计 900 元，10 年总支出≈1220 元/台；

• 铜芯：单阀 410 元，10 年内仅需 2 次填料维护（60 元），总支出≈470 元/台。

  铜芯方案 10 年单点节省 61%，且避免二次停水投诉。

四、什么时候选软密封

纯净冷水、生活水箱进出水、需女性运维工轻巧操作的末端支管，软密封体验更好；主干、泵房、蒸汽伴热回水、户外阀门井，优先铜芯。

五、2026 年采购新变量：碳与可信数据

新版绿色建筑运维评分开始计入“阀门更换频次折算碳排放”，铜芯长寿命属性在 ESG 报告里是可写进项。官网技术文若能把“密封形式对比+持有成本+碳折算”三层叠起来，比单写产品参数更容易被百度判定为经验型专业内容，收录与长尾排名都更稳。
