工业管路水流指示器在石化与食品医药行业的应用差异

很多人提到水流指示器首先想到的是消防喷淋系统，但实际上在石油化工、精细化工、制药、食品加工、造纸等工业领域，水流指示器同样是工艺管路中不可或缺的监测附件。与消防型产品相比，工业用水流指示器在材质、视窗结构、耐压耐温及卫生等级上的要求更加多样化。作为深耕阀门与管路附件制造的企业，本文将对比不同工业场景下水流指示器的选型差异，帮助企业根据实际介质特性和工艺需求做出精准匹配。

一、工业水流指示器的两种主流形态

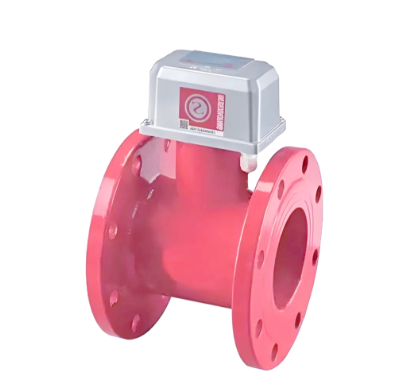

工业用水流指示器主要分为"视窗观察式"和"信号输出式"两大类。视窗观察式又称流动指示器或视镜，核心是在阀体上镶嵌透明视窗（通常为钢化硼硅玻璃或石英玻璃），内部设有叶轮、浮球或摆板，操作人员可直接通过观察窗判断管路内液体是否流动、有无气泡、是否混入固体杂质，常见于冷却水管路、润滑油回路、物料输送管道的现场巡检。信号输出式则在机械感知基础上增加了微动开关、接近开关或电子传感器，可将流动状态转换为电信号远传至PLC或DCS系统，实现远程监控与联锁控制，多用于自动化程度较高的连续生产工艺。

二、石化与化工行业的严苛工况要求

石油化工装置中的水流指示器面临多重挑战：介质往往具有一定腐蚀性，温度范围跨度大（从低温制冷单元-10℃到重整装置300℃以上），压力可达10.0MPa甚至更高。这类工况下，阀体材质通常选用碳钢衬氟、304/316不锈钢或双相钢；视窗必须采用石英玻璃或高硼硅玻璃，耐温可达450℃以上，并加装云母保护层防止热冲击破裂；连接方式以法兰和对焊为主，确保在高压振动环境下不渗漏。此外，石化装置常伴随振动和脉动流，选型时应优先考虑带阻尼结构的摆板式或浮球式，避免叶轮被反复冲击断裂。对于易燃爆区域，还需配备隔爆型或本安型接线盒，满足ExdⅡBT4或ExiaⅡCT6防爆等级。

三、食品医药行业对卫生等级的特殊诉求

与石化行业相反，食品、饮料、生物制药、乳制品等行业的水流指示器最关注的是卫生性和可清洗性。这类应用通常采用卫生级不锈钢（316L）阀体，内表面经电解抛光处理，粗糙度Ra≤0.8μm，避免介质残留滋生细菌。视窗同样选用高硼硅玻璃，但结构上要求无死角、无螺栓伸入流道，便于原位清洗（CIP）和原位灭菌（SIP）。连接方式以快装卡箍（Tri-Clamp）或焊接式为主，密封圈材质必须符合FDA认证，常用EPDM、硅胶或PTFE。在制药纯化水、注射用水系统中，还会要求提供材质证明（MTC）、表面粗糙度检测报告和卫生认证文件。叶轮式观察指示器因结构简单、无电气部件，是这类场景的最常见选择。

四、冷却水循环与中央空调系统的经济型方案

在工业厂房和大型公共建筑的中央空调冷冻水、冷却水循环中，水流指示器主要用于监测换热器、冷凝器、蒸发器是否断流，防止设备干烧或效率下降。这类工况压力一般在1.0～1.6MPa，温度5℃～60℃，对材质要求适中，碳钢镀锌或不锈钢阀体均可。考虑到系统庞大、测点众多，成本控制较为重要，因此大量采用螺纹式或对夹式连接的简易叶轮指示器，部分关键节点可升级为带报警触点的型号。值得注意的是，开式冷却塔系统中水质较差，容易结垢卡滞叶轮，建议选用摆板式结构或加装前置Y型过滤器，并制定季度清洗计划。

五、选型必须核对的五项技术参数

无论哪个行业，工业用水流指示器选型时都应重点核对以下参数：公称通径（DN15～DN600不等，小口径多用螺纹，大口径多用法兰）、公称压力（PN10/16/25/40/63等）、适用介质及温度范围、视窗材质与耐压等级、连接方式及法兰标准（GB、HG、ANSI、DIN等）。如果是信号输出型，还需确认开关容量（通常AC250V/5A）、输出形式（常开/常闭/SPDT）及防护等级（IP65起步，户外建议IP67）。对于食品医药行业，额外索要3A、EHEDG或FDA相关证书；对于防爆场合，必须查验防爆合格证编号与国家防爆检验中心备案信息。

六、安装维护中的典型误区

工业现场最常见的两个问题：一是忽视流向标识导致装反，叶轮无法被推动或信号始终不动作；二是安装在泵出口直管段过短处，受水锤和湍流影响频繁误触发或损坏叶片。正确做法是与上下游直管段保持5倍以上管径距离，泵出口建议先经减震喉再接指示器。维护方面，视窗外表面应定期擦拭保持通透，内部叶轮若发现转动迟滞可用清水或低压蒸汽冲洗，严禁用尖锐物捅刮玻璃。对于带电子元件的型号，每年至少进行一次模拟动作测试，确保信号回路畅通。

随着工业物联网的推进，越来越多的新建项目开始采用带HART或Modbus通讯协议的智能流量开关替代传统水流指示器，除了报警功能外还能实时上传瞬时流量、累计流量和设备健康状态。但对于只需要定性判断"有流/无流"的场合，结构简单、成本低廉、免维护的机械式水流指示器依然具有不可替代的优势。理解不同行业的工况差异，才能选出既经济又可靠的监测方案。
