防爆雨淋阀标准化安装与调试全流程——规避消防验收扣分的实战手册

防爆雨淋阀安装质量直接决定整个自动喷水灭火系统的可靠性。大量工程案例显示，约七成雨淋阀故障源于安装不规范——管道杂质未清除导致隔膜卡阻、流向装反引起无法开启、电磁阀未配过滤器造成误动作、水力警铃声强不足被判定不合格……这些问题轻则影响灭火效率，重则在消防验收时被列为重大隐患要求整改。本文结合GB 50261《自动喷水灭火系统施工及验收规范》和GB 5135.5《雨淋报警阀》标准要求，详解防爆雨淋阀从进场检验、管路预处理、阀组定位、附件连接到试压调试的标准化作业流程，助力工程人员一次安装合格、顺利通过验收。

一、进场检验与安装前准备

阀组运抵现场后，首先核对铭牌参数是否与设计图纸一致：公称通径、压力等级、防爆标志、CCCF证书编号缺一不可。检查防爆电磁阀、压力开关、接线盒外壳有无磕碰变形，隔爆面是否完好无损，紧固螺栓是否齐全。随机抽取一套阀组进行外观检查后，将所有阀门进出口用塑料堵盖封好，存放在干燥通风处，严禁露天堆放。

安装前最关键的一步是管网冲洗。新建消防管网内部往往残留焊渣、铁锈、砂石等杂物，若直接接入雨淋阀，这些硬质颗粒极易卡入隔膜密封面导致关闭不严或开启受阻。规范要求用不低于系统设计流量、流速≥1.5m/s的水流对管网进行全面冲洗，直至出水口水质清澈无杂质为止。冲洗合格后，还需进行强度试验（试验压力为设计工作压力的1.5倍，稳压30分钟无渗漏）和严密性试验（试验压力为设计工作压力，稳压24小时压降≤0.05MPa）。

二、阀组定位与空间预留

防爆雨淋阀应优先安装在室内、防冻、通风良好、便于操作和检修的位置，环境温度控制在4℃～70℃之间，避免冰冻或高温损坏隔膜。阀组底部距室内地面高度宜为1.0～1.2m，两侧距墙面不小于0.5m，正面操作距离不小于1.2m，阀组突出部位间距不小于0.5m，确保维护人员有足够的作业空间。

搬运和起吊阀组时，必须在两法兰颈部受力，严禁提拉电磁阀、压力表、水力警铃等附件，以免造成阀体变形或精密元件损坏。水平安装仅适用于管道标高严重受限的特殊厂房，且需在订货时特别注明，并加装防虹吸装置防止水锤破坏。

三、垂直安装与流向校正

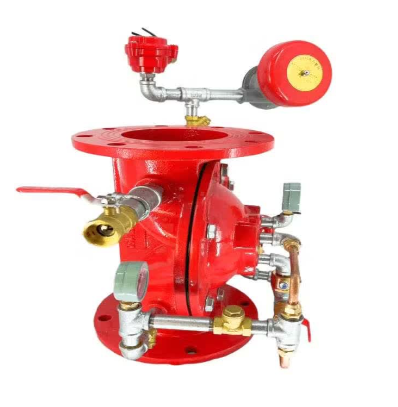

标准防爆雨淋阀默认垂直安装，阀体标示的水流箭头方向必须与管网实际水流方向完全一致。安装时先固定水源控制阀（进口信号蝶阀），再安装雨淋阀主阀，最后连接系统侧控制阀，各法兰连接处使用配套橡胶垫片，对角均匀拧紧螺栓避免偏斜。

进出口控制阀推荐使用带反馈信号的防爆信号蝶阀，可在消防控制室实时监视阀门开闭状态；若使用普通闸阀，必须设置可靠的锁定装置防止误操作关闭。所有排水口应用合适口径的镀锌钢管或软管引至专用排水沟，排水能力应满足调试和验收时排放需求。

四、电磁阀、过滤器与防复位器安装

电磁阀入口过滤器是消防验收的高频扣分项。按照GB 50261强制条文，雨淋阀电磁阀前应串联一只Y型过滤器（推荐80目以上滤网），过流面积不小于管道截面的1.5倍，用于拦截微小焊渣和锈蚀颗粒。过滤器底部应设排污口，便于定期清理积存的杂质。

电磁阀线圈必须选用DC24V防爆型，功率≥8W，附带隔爆接线盒及电缆引入装置，接线时严格按防爆电气规范施工，电缆引入口用防爆胶泥或金属密封接头封堵，防止可燃气体渗入。机械应急快开球阀（DN20）应安装在易于触及的位置，并加装带锁保护装置防止误触。

防复位器（或称防复位锁块）是防爆雨淋阀的重要安全附件。一旦阀门开启进入灭火状态，即使控制腔压力意外恢复，防复位机构也会将隔膜锁在开启位置，必须由现场人员确认火情解除后手动复位，保证灭火过程的持续性。

五、压力表、水力警铃与压力开关配置

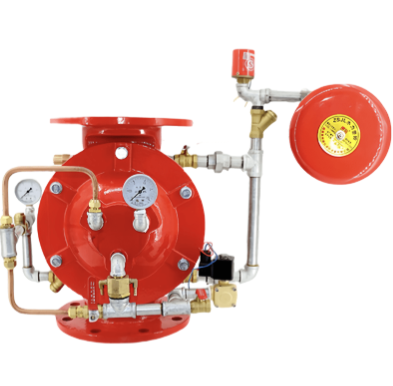

防爆雨淋阀组通常配置三块压力表：供水侧压力表（监测水源压力）、系统侧压力表（监测管网压力）、控制腔压力表（监测复位腔压力），安装位置应便于日常观测读数。试警铃阀和放水阀设在操作方便的高度，并标明清晰的功能标识。

水力警铃应安装在有人值班或公共通道附近的外墙上，连接管管径为DN20，总长度不应大于20m，警铃入口工作压力≥0.05MPa。安装时注意小口为进水口需水平接入，大口为排水口应垂直向下，确保在流量≥5L/min时距1m处声强≥70dB。

防爆压力开关输出两组无源触点信号（一组送火灾报警控制器，一组联动水泵启动），接线必须符合防爆电气施工规范，外壳防护等级不低于IP65。压力开关的动作值应在调试阶段按设计要求整定，并做好防水密封处理。

六、水压试验与功能调试

阀组安装就位后，按以下步骤进行调试：

第一步：关闭系统侧信号蝶阀，打开供水侧阀门缓慢注水，排尽阀腔内空气；第二步：关闭电磁阀和手动快开球阀，使控制腔充满压力水，此时主阀应保持严密关闭，供水侧与系统侧压力表读数接近；第三步：通电开启电磁阀（或手动打开快开球阀），泄放控制腔压力，观察主阀是否迅速开启、系统侧压力是否上升、水力警铃是否在5秒内响起、压力开关是否送出信号；第四步：关闭电磁阀恢复控制腔压力，检查防复位器是否将主阀锁定在开启位置；第五步：人工复位防复位机构，确认主阀完全关闭、系统侧压力回零、警铃停止鸣响**。

调试过程中需记录每次开启和关闭的压力数值，作为日后维护的基准数据。最终验收时还需进行2.4MPa密封试验保持5分钟无渗漏、电磁阀通断电测试不少于20次无异响等项目。

七、冬季防冻与长期停用保护

在寒冷地区，室外或半开放管廊内的雨淋阀组必须采取保温或伴热措施，阀体及控制管路可用橡塑保温棉包裹，必要时加装电伴热带维持温度在5℃以上，防止隔膜冻裂。长期停用时应关闭进出口阀门，打开放水阀排空腔体积水，拆除电磁阀线圈妥善保管，待重新投运时再装回并校验功能。
