从结构原理到智能控制：不锈钢球阀工作原理全解及气动电动执行机构适配指南

不锈钢球阀作为流体控制系统中启闭最快、密封性最优的阀门品类之一，其核心运作逻辑依赖于球芯的旋转运动。随着工业4.0与自动化进程的推进，单纯依靠手动手柄操作的不锈钢球阀已难以满足远程集控与高频切换的需求。如今，集成气动、电动执行机构的自动化球阀正成为石油化工、水处理及智能制造产线的主流配置。本文将系统阐述不锈钢球阀的基础工作原理、结构分类（浮动式与固定式），并深度探讨气动与电动执行机构的适配逻辑、安装调试要点及常见故障排查，为工程设计与运维人员提供一套完整的理论结合实践的参考框架。

一、 不锈钢球阀的基本工作原理与流道特性

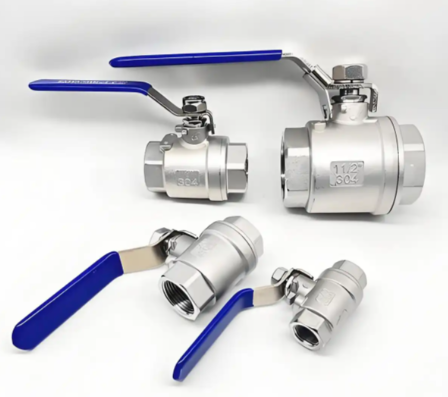

不锈钢球阀由阀体、球体、阀座、阀杆及密封件组成。其工作原理极为简洁：球体中心开有圆孔，当阀杆带动球体旋转90°（¼圈）时，通孔与流道对齐即为全开，垂直即为全关。这种直角回转特性使得不锈钢球阀具备“秒级”启闭能力，远快于闸阀或截止阀。

从流体力学角度看，不锈钢球阀的流阻系数极小。全通径（Full Port）设计的球阀，其内部孔径与管道内径一致，介质流过时产生的压降几乎可以忽略不计，这在泵送能耗敏感的系统中极具价值。而当阀门处于半开状态时，球体边缘会对介质产生剪切作用，虽可用于粗略调节，但长期节流会冲蚀软密封阀座（如PTFE），导致不锈钢球阀内漏，因此规范操作严禁将其作为调节阀长期使用。

二、 浮动球阀与固定球阀的结构差异及承压极限

理解不锈钢球阀的内部结构是选型的基础。市面上主要分为浮动式与固定式（耳轴式）：

1. 浮动球阀：球体在介质压力下可产生微小位移，压紧在出口端阀座上实现密封。结构简单、密封性好，适用于中低压（PN16-PN40）、中小口径（DN15-DN200）。但在高压大口径下，介质推力会导致操作扭矩剧增，甚至抱死，此时需选用固定球阀。

2. 固定球阀：球体上下带有枢轴（耳轴），固定在阀体内，不随介质浮动，由浮动阀座在弹簧力与介质压力下贴紧球体。这种结构大幅降低了操作扭矩，适用于高压（PN100以上）、大口径（DN250以上）的长输管线。不锈钢球阀在LNG深冷或高温裂解等极端工况中，多采用固定式带排泄孔设计，以泄放阀腔异常升压。

三、 气动执行机构与不锈钢球阀的高速联动逻辑

气动不锈钢球阀由角行程气动执行器（气缸）与阀门组成。其核心优势在于安全性与响应速度。在易燃易爆的化工环境，压缩空气驱动无需担心电火花，且断气时可借助弹簧复位实现“故障开（FO）”或“故障关（FC）”的安全位置。

• 单作用与双作用：单作用气动不锈钢球阀靠弹簧复位，扭矩随角度变化非线性，适合安全联锁系统；双作用气缸双向通气驱动，输出扭矩更大，适合高频开关。

• 附件配置：为提升自动化水平，通常配备电磁阀（控制气路）、限位开关（反馈阀位）、定位器（精确控制开度）及储气罐（失电保位）。在食品生产线中，不锈钢外壳的气动执行器还需符合卫生级润滑与IP67防护要求。

四、 电动执行机构在不锈钢球阀中的精准定位与智能诊断

电动不锈钢球阀采用电机驱动蜗轮蜗杆减速机构，具备断电自锁功能。相比气动，电动阀控制精度更高，支持4-20mA信号实现任意开度调节，且无需空压站，布线灵活，广泛用于楼宇自控（HVAC）、水处理厂等场景。

现代智能型电动执行器已集成MCU芯片，可实时监测不锈钢球阀的扭矩曲线、行程时间及电机温度。当出现阀芯卡涩或密封过度磨损时，执行器能提前报警（预测性维护）。需注意，电动不锈钢球阀在紧急切断场景中动作较慢（全行程需3-15秒），若工艺要求毫秒级切断，仍需回归气动或液动方案。

五、 常见故障分析与密封系统维护

无论是气动还是电动不锈钢球阀，现场故障多集中在密封失效与执行机构卡滞：

• 外漏：多发生于阀杆填料处。不锈钢阀杆经氮化处理硬度高，但若填料压盖松动或石墨填料老化，需均匀紧固压盖或更换柔性石墨环。

• 内漏：球体划伤或阀座永久变形。介质中含颗粒会擦伤304/316球体表面，建议在不锈钢球阀上游加装过滤器；若为高温介质，PTFE阀座蠕变塌陷，应升级为金属硬密封或RPTFE增强聚四氟乙烯。

• 执行器不动作：气动检查气源压力与电磁阀线圈；电动检查相序、电容及过热保护。定期手动操作不锈钢球阀（手动旁路），防止长期自动运行导致蜗轮锈死，是延长寿命的关键。
