石油化工与燃气工程中防静电球阀的选型指南——材质、密封形式及压力温度等级匹配要点

在现代化工装置、炼油厂、LNG接收站及城市燃气管网中，防静电球阀作为关键切断元件，承担着介质通断与安全隔离的重要职能。然而在实际工程采购与设计中，许多用户对于如何在众多规格型号中挑选合适的防静电球阀仍存在误区——例如误将普通法兰球阀用于油品管线、忽视介质温度对软密封材料的限制、或混淆浮动球与固定球的应用边界。本文结合常用工况，系统梳理防静电球阀的选型核心要素。

一、先判断工况是否需要防火防静电结构

选型第一步是确认介质是否为易燃易爆物质。凡涉及原油、汽油、柴油、石脑油、苯类、醇类、天然气、液化石油气（LPG）、液化天然气（LNG）、氢气、煤气、沼气及含易燃蒸气的化工介质，其截断阀原则上应选用带防火防静电结构的球阀。对于水管、压缩空气管、惰性气体（如氮气）等非燃无毒介质，可选用普通O型球阀以节约成本。

二、阀体材质的选择依据

阀体材质主要取决于介质的腐蚀性、温度及项目设计规范：

• 碳钢（WCB/LCB/LCC）：适用于大多数油品、燃气及非强腐蚀工况，价格经济，低温碳钢LCB/LCC可用于-46℃以下寒冷地区室外安装。

• 不锈钢（CF8/304、CF8M/316、CF3/304L、CF3M/316L）：用于含氯离子（海水、盐水）、酸性介质或食品医药级工况；316L因含钼且低碳，抗晶间腐蚀能力更强，适合湿硫化氢（H₂S）环境。

• 双相钢（2205/2507）：强腐蚀且含氯化物的苛刻工况，如海水淡化、酸性气田。

• 蒙乃尔、哈氏合金：强酸或特殊腐蚀介质，较少量应用。

三、密封结构——软密封与金属硬密封的取舍

这是选型中最容易出错的部分。软密封防静电球阀通常采用PTFE、RPTFE（增强聚四氟乙烯）或PEEK作阀座，常温下可实现零可见泄漏（ISO 5208Rate A），操作扭矩小，是燃气、成品油管线首选。但PTFE连续使用温度一般不超过150℃～180℃，短时耐温约200℃，超过此温度会软化变形，故高温工况不适用。

金属硬密封防静电球阀的球体与阀座堆焊司太莱（Stellite）硬质合金或喷焊碳化钨，耐温可达425℃～550℃甚至更高，且能耐受含微小颗粒介质的冲刷磨损，适合高温蒸汽、热油、催化裂化装置及煤化工黑水场合。缺点是常温下难以做到气体零泄漏，通常用于火灾风险高但允许微漏的工艺管线。需注意：硬密封球阀同样要配防静电弹簧组件与防火结构（中法兰金属垫、石墨填料）。

四、浮动球与固定球的口径压力匹配

• 浮动球防静电球阀（Q41F型等）：球体靠介质压力压向出口侧阀座实现密封，结构简单成本低，推荐用于DN15～DN50（最大不超DN80）、PN≤PN40、Class 150/300的中低压洁净介质。

• 固定球防静电球阀（Q47F型等）：球体带上下支承轴，密封靠阀座预紧弹簧+介质压力双向自密封，启闭力矩不受口径影响，适合DN≥50、PN≥PN25、Class 300及以上中高压工况，特别是长输管线、储罐进出口及大口径燃气主干管。

五、压力等级与法兰标准

壳体压力等级须匹配管道设计压力并留有裕量，常见有PN16/PN25/PN40/PN63/PN100（对应Class 150/300/600/900/1500）。法兰密封面多为RF（突面），高压高温或易燃剧毒工况可用RTJ（环连接）法兰。焊接端通常用于全焊接埋地球阀（城市燃气）。

六、执行机构的防爆匹配

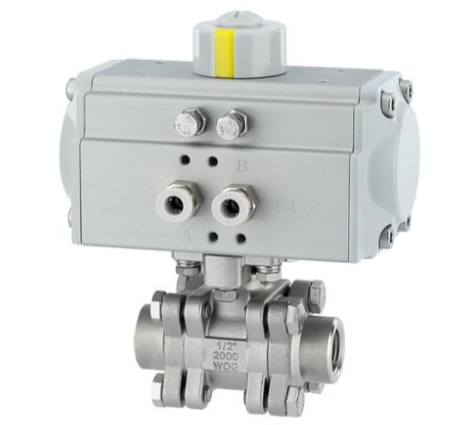

若配电动或气动执行器用于危险区域（如Zone 1/Zone 2），电动执行器须具隔爆认证（Ex d IIB T4及以上），气动执行器本体无电火花更安全，但需配电磁阀、限位开关盒等附件时同样要求防爆认证。气动单作用（弹簧复位）执行器可在气源故障时自动回到安全位（FC故障关或FO故障开），适合ESD（紧急切断）系统。

七、认证与文件要求

正规防静电球阀应提供：① 防静电测试报告（实测球体-阀体电阻值）；② 防火试验证书（API 607或ISO 10497）；③ 壳体及密封试压报告；④ 材质证明书（MTC）。大型石化项目还会要求阀门符合API 6D、GB/T 19672等产品标准。

综合以上因素，科学的选型需在了解介质性质（腐蚀性、含颗粒否）、操作温度压力、管道口径、安装空间及控制方式（手动/气动/电动）基础上，对照厂家样本参数表逐一核对。切忌仅凭"DN多少、PN多少"就下单，忽略密封耐温与防静电防火要求，以免埋下安全隐患或无法通过消防安评验收。
