金属硬密封蝶阀在新能源与深冷领域的应用：氢能、LNG与CCUS场景选型指南

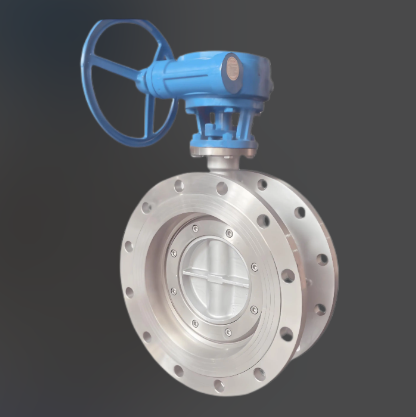

在全球能源转型浪潮下，传统工业阀门正迎来新的增量市场。金属硬密封蝶阀因其结构紧凑、流阻小、耐温范围广（-196℃至650℃），逐渐成为氢能（H₂）、液化天然气（LNG）运输及碳捕集（CCUS）项目的关键流体控制节点。然而，深冷收缩、氢脆渗透、超临界CO₂相变等特种工况对阀门材料、密封结构与防静电设计提出了极高要求。本文将结合实际工程案例，探讨硬密封蝶阀在新能源极端介质中的定制化选型策略。

一、 氢能产业链中的硬密封蝶阀：抗氢脆与防渗透

氢气作为最小分子气体，具有低密度、高扩散性、易引发金属氢脆的特性。在加氢站（35/70MPa）、绿氢电解水出口及输氢管道中，金属硬密封蝶阀需解决三大技术痛点：

1. 氢脆防护：普通高强度钢在高压氢环境下易发生氢致开裂（HIC）。阀体材质应选用奥氏体不锈钢（316L/347）或镍基合金（Monel 400/Inconel 625），这类面心立方晶体结构材料氢溶解度低，抗氢脆性能优异。蝶板与阀座避免使用碳钢堆焊，优先选用整体不锈钢或喷焊镍基合金。

2. 密封面镜面抛光：氢气分子直径仅0.289nm，易渗入微观缝隙。密封面需超精研磨至Ra≤0.05μm，消除微观沟槽。三偏心金属密封结构因闭合时接触线压强高（>200 MPa），能有效切断氢渗透路径，优于平行闸阀。

3. 防静电导通：氢气高速流动产生静电极易引燃。标准要求阀杆与阀体间静电导通电阻<10Ω。需在阀杆底部设置弹簧顶针导电结构，确保蝶板-阀杆-阀体电位连通，并接地。

在加氢站储罐出口切断场景中，推荐选用气动三偏心硬密封蝶阀，配置火灾安全型波纹管密封，紧急切断时间<2秒，符合GB/T 29729氢能阀门规范。

二、 LNG与液氢深冷工况：-196℃低温材料与加长阀盖设计

LNG接收站、液化工厂及液氢储运系统中，介质温度低至-162℃（LNG）/-253℃（液氢）。普通金属在深冷下会发生低温收缩（线胀系数差异）及冷脆转变。

• 材料低温冲击：阀体选用LF2铝合金或304L/316L超低碳不锈钢（CVN冲击功≥27J@-196℃）。避免使用普通铸钢（WCB），其在-46℃以下冲击韧性骤降。

• 加长阀盖（Extended Bonnet）结构：为防止填料函结冰卡死，硬密封蝶阀需设计加长颈（Stem Extension），长度通常按ΔT计算（如-196℃工况颈长≥250mm），并在颈部设置散热翅片或保冷层，确保填料温度高于-29℃，维持柔性石墨填料密封弹性。

• 低温密封补偿：深冷下蝶板（不锈钢）与阀座（若镶嵌不同材质）收缩率不同，易导致关闭后开启扭矩剧增（“冷粘”）。解决方案是采用双向压三偏心设计，蝶板与阀座同为整体不锈钢，热胀冷缩同步；或在阀座背部加装Inconel X-750碟簧，低温收缩时碟簧释放预紧力，补偿间隙。

某沿海LNG接收站外输管线（DN800, Class 150）采用深冷处理（-196℃深冷时效）后的金属硬密封蝶阀，经液氮预冷循环测试，开关扭矩波动<5%，零泄漏运行超2年。

三、 CCUS碳捕集项目中的超临界CO₂控制

在碳捕集利用与封存（CCUS）流程中，CO₂在运输压缩阶段处于超临界状态（31.1℃, 7.38MPa），密度接近液体但具气体粘性，且有弱酸性（若有水形成碳酸腐蚀）。

• 密封槽特殊设计：超临界CO₂易诱发密封面冲蚀（Jet Erosion）。需将三偏心蝶阀的密封接触宽度加宽至常规1.5倍（约8-10mm），采用硬质合金对硬质合金（TC vs Stellite）全金属密封，避免石墨层被高速流体吹损。

• 阀体防腐内衬：湿CO₂环境（含微量H₂O/O₂）具强腐蚀性。阀体内壁需衬橡胶（低温低压）或喷铝+有机硅封闭（高温），蝶板整体喷涂碳化铬（Cr₃C₂-NiCr）涂层，耐蚀耐磨。

• 防喘振与噪声控制：在压缩机旁路放空工况，高压超临界CO₂节流减压易产生气蚀噪声。可配置多级降压迷宫式蝶板（特种硬密封结构）或配合文丘里喷嘴缩径，将压差分级释放。

四、 新能源项目阀门的智能运维趋势

新能源场站多选址偏远（海上风电制氢、沙漠光伏制氢），维护成本高。现代电动硬密封蝶阀集成智能定位器（Smart Positioner），支持HART/Modbus通讯，可上传：

• 阀位反馈与扭矩阈值报警（预判密封面磨损导致的关过力矩）；

• 温度传感（监测深冷泄漏导致的异常温升）；

• 预测性维护（Predictive Maintenance）：通过AI分析开关时间曲线，建议在非计划停机前更换密封圈。

某西北光伏制氢项目部署了20台物联网金属硬密封蝶阀，通过云端监控将故障响应时间从72小时缩短至4小时，装置可用性提升至99.2%。

结语：新能源流体控制非通用阀门所能及。金属硬密封蝶阀需针对氢脆、深冷收缩、超临界相变进行材料重构与结构定制。采购方应要求供应商提供第三方低温/氢能型式试验报告（如BV/DNV GL认证），确保阀门在极端工况下的本质安全。
