工程实战视角——止回阀的结构分类、工况适配与精准选型策略

在现代化的工业流体输送系统与市政管网中，止回阀（Check Valve）作为保障介质单向流动的核心自动阀门，其选型与应用的科学性直接关系到整个系统的安全、能耗与维护成本。不同于需要人工或电力驱动的传统截断阀，止回阀完全依靠介质自身的流动压力和机械结构（如重力、弹簧力）来实现自动启闭。这种“被动式”但极其关键的防护机制，使其成为了泵出口、压缩机管线以及各类压力容器进出口不可或缺的安全屏障。

一、 主流止回阀的结构机理与性能边界

止回阀根据阀瓣的运动方式和整体结构，主要分为以下几大类，每种类型都有其鲜明的适用场景与局限：

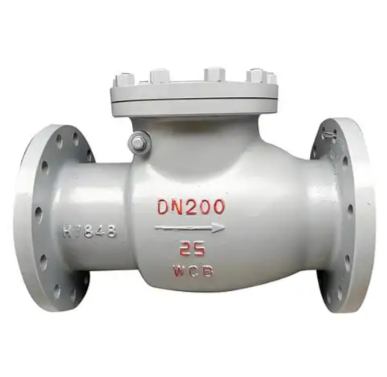

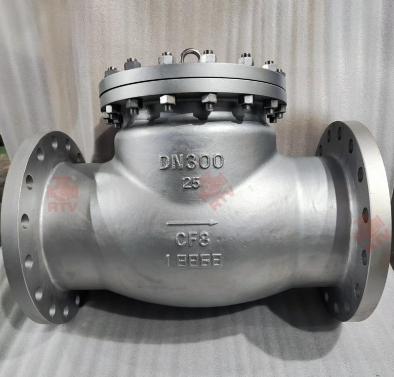

1. 旋启式止回阀（Swing Check Valve）

   这是工业界最常见的一类止回阀。其阀瓣像一扇“门”或“摇板”，围绕垂直于流道的轴销旋转。当介质正向流动时，流速产生的推力将阀瓣顶开；当流动停止或倒流时，阀瓣在自重和反向压力作用下关闭。

• 优势：流道通畅，流体阻力（压降）极小，适合大口径、高流量的管线，如市政供水干管、大型循环水系统。

• 劣势：由于阀瓣行程长，关闭时间较长，在泵突然停机的瞬间容易产生破坏性的“水锤效应”；此外，在低压或小流量下，阀瓣可能频繁拍打阀座（颤振），导致密封面过早损坏。

2. 升降式止回阀（Lift Check Valve）

   阀瓣沿着阀体内的导向柱做垂直升降运动，原理类似于截止阀但无阀杆。它分为直通式和直流式（Y型）。

• 优势：密封性能极佳，尤其是采用金属硬密封或堆焊硬质合金后，能承受高压差，常用于高压蒸汽、锅炉给水及石油化工的小口径高压管线。

• 劣势：流阻相对较大，通常只适用于水平管道（立式升降式除外），且对介质清洁度有一定要求，含颗粒介质易导致卡阻。

3. 双板/对夹式止回阀（Dual-Plate Check Valve）

   这种阀门结构紧凑，由两个半圆形的阀瓣通过扭簧或支撑销连接在中心。正向流动时，介质压力使弹簧压缩，阀瓣打开；倒流时，弹簧迅速复位关闭。

• 优势：关闭行程极短，响应速度毫秒级，能有效抑制水锤；体积小、重量轻，对夹安装节省空间，广泛应用于石油天然气长输管线、泵组出口及海上平台。

• 劣势：流道相对复杂，不适合高粘度或含大量纤维、颗粒的浆料介质。

4. 蝶式/静音式止回阀（Butterfly / Silent Check Valve）

   阀瓣通常呈圆盘状，沿轴线旋转或平移，常配有辅助关闭弹簧。

• 优势：结构极为紧凑，静音效果好，常用于建筑给排水、暖通空调及消防喷淋系统，能有效消除关闭时的噪音和水锤声。

• 劣势：密封等级和耐压能力通常低于旋启式和升降式，多限于中低压工况。

二、 关键工况下的选型逻辑与参数校核

选型止回阀绝非仅仅对照管径大小，而必须综合考量以下核心要素：

• 介质特性与材料匹配：这是安全的第一道防线。对于海水、盐水等氯离子环境，普通304不锈钢易发生点蚀，应优先选用超级双相钢（如2507）或具有阴极保护的材质；对于浓硫酸、盐酸等强腐蚀介质，阀体内衬PTFE或选用哈氏合金是关键；若介质含有少量固体颗粒（如灰水、泥浆），应避免使用密封面狭窄的升降式，转而选用流道宽敞的旋启式或球式止回阀。

• 水锤风险的评估与规避：在长距离输水、高扬程泵站系统中，水锤是导致管道爆裂和设备损坏的元凶。如果系统止回阀距离泵出口较远，或管路落差大，应坚决避免使用普通旋启式止回阀，而改用带缓闭装置的旋启阀、双板止回阀或轴流式止回阀。轴流式止回阀（Axial Flow Check Valve）采用流线型设计，阀瓣沿轴线滑动，兼具低流阻与极快的无水锤关闭特性，是大功率泵保护的首选。

• 压力等级与开启灵敏度的平衡：止回阀的开启压力（Cracking Pressure）是一个常被忽视的参数。弹簧加载的止回阀通常有0.01~0.1MPa的开启压差。在真空系统或微压气体管线中，若弹簧刚度过大，阀门将无法打开，导致流量受阻；此时应选用重力式或弱弹簧设计的旋启式阀门。

三、 安装维护中的常见误区与优化建议

即便选择了正确的阀门，错误的安装也会令防护失效：

1. 流向确认：绝大多数止回阀阀体上有清晰的箭头标识，必须与介质流向一致。在空间受限改装时，切勿凭经验判断，装反将导致介质完全无法通过或失去止回功能。

2. 支撑与应力：大口径旋启式止回阀阀瓣较重，若管道支撑不当，长期运行中的管道下沉可能导致阀体扭曲，进而引起阀瓣卡涩。建议在大口径止回阀附近增设重型支吊架。

3. 定期巡检：止回阀虽为自动阀，但并非免维护。在关键工艺装置（如高温油泵出口），建议每半年检查一次阀瓣销轴磨损情况以及弹簧是否疲劳变形。一旦发现阀瓣松动或关闭时有持续渗漏声，应及时解体研磨密封面或更换。

结语：

止回阀虽小，却是工业管网的“心脏瓣膜”。从市政供水的巨龙管到炼化厂的高温高压管线，精准的结构选型与严谨的工况匹配，不仅能规避水锤炸管、介质污染等安全事故，更能通过降低流阻为企业在能耗上创造长期价值。理解各类止回阀的“性格”差异，是每一位流体控制工程师的必修课。
